СloudConductor: NFV платформа для реализации эталонной модели ETSI NFV MANO

СloudConductor (C2) – это NFV платформа, реализующая эталонную модель ETSI NFV MANO. С2 удачно сочетает функциональность, необходимую для поддержки и управления сервисами как в телеком-облаке, так и корпоративном-облаке. Разработанные модули управления и оркестрации виртуальными сетевыми сервисами в совокупности с специальной разработанными алгоритмами планирования ресурсов физической инфраструктуры центров обработки данных позволяют достичь высокой эффективности работы платформы и снижения накладных расходов на поддержку масштабируемости и доступности сетевых сервисов.

Современные телекоммуникационные сети содержат большое количество проприетарного оборудования, как правило, узкоспециализированного, созданного для реализации конкретной функциональности. Внедрение новой услуги требует установки нового комплекта оборудования, поддерживающего необходимую функциональность и его настройки. Помимо высоких капитальных и операционных затрат, такой подход не позволяет динамически масштабировать сервис, автоматически его настраивать и поддерживать его работоспособность, эффективно использовать ресурсы Решение вышеперечисленных проблем основано на активном использовании техники виртуализации сетевых сервисов.

Виртуализация сетевых функций (Network Function Virtualization, NFV) - это технологии отделение логики сетевых функций и оборудования, на котором они выполняются, с помощью техники виртуализации физических ресурсов.

Жизненный цикл виртуальной сетевой функции охватывает все этапы существования функции от создания до ее удаления. К жизненному циклу относиться настройка функции, мониторинг ее основных показателей функционирования, и изменение конфигурации ПО (входящего в состав функции) в зависимости от изменения состояния конкретной функции (пример состояния: недоступность функции, или перегруженность функции).

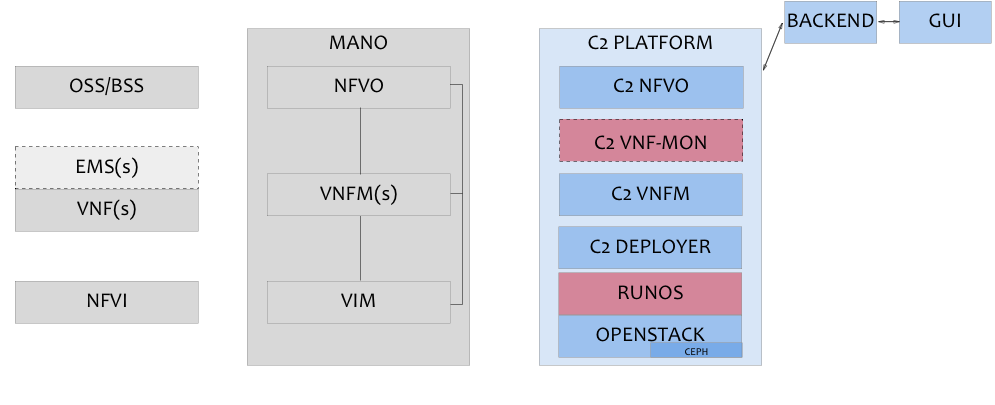

Основной задачей облачной платформы C2 является управление полным жизненным циклом виртуальных сетевых сервисов в ЦОД. Детальная схема решения облачной платформы C2 представлена на рисунке. Серым цветом выделены элементы, соответствующие эталонной модели ETSI NFV MANO, синим – модули платформы C2.

Данная платформа универсальна с точки зрения использования как в корпоративном-облаке, так и в телеком-облаке. Для решения задачи маркировки входного и выходного трафика был реализован модуль специализированный модуль, обеспечивающий прозрачную связь между клиентом и виртуальными сетевыми функциями, находящимися в облаке. Данная функциональность востребована при реализации вариантов использования vCPE.

На данный момент платформа С2 является уникальной, так как в открытых источниках не представлены данные о характеристиках работы аналогичных решений за исключением проекта Cloudify (частично), где анализировались бы накладные расходы при масштабировании и восстановлении сетевых функций, и проводился анализ накладных расходов на построение цепочек сетевых функций, а также поддерживался полный жизненный цикл сетевых функций.
